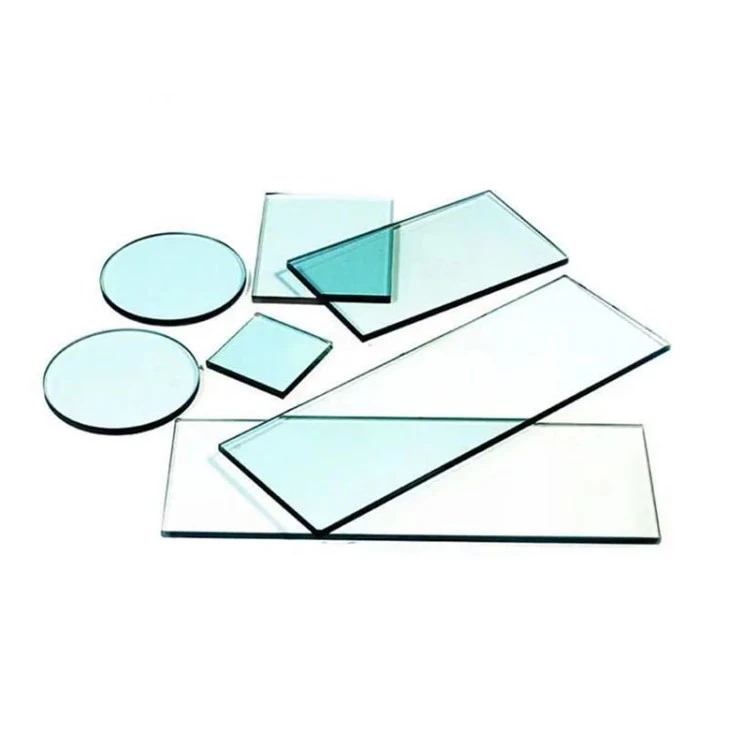

Gương tách chùm cho bộ tách chùm giao thoa kế

Gương tách chùm tia là một thiết bị quang học tách chùm tia sáng tới thành hai hoặc nhiều chùm tia riêng biệt. Bộ tách chùm tia thường sử dụng gương nửa tráng bạc hoặc các vật liệu bán trong suốt khác để tách chùm ánh sáng thành các thành phần phản xạ và truyền qua, mỗi thành phần chứa một phần năng lượng ánh sáng. Một số ứng dụng điển hình bao gồm giao thoa kế, kính hiển vi huỳnh quang, quang phổ và chụp ảnh OCT.



Chúng tôi cung cấp các bộ tách chùm tia có thể đạt được bất kỳ tỷ lệ phân chia nào từ 50/50 đến 95/5 để tối ưu hóa khả năng phân phối ánh sáng theo nhu cầu ứng dụng của bạn. Bộ tách chùm tia không phân cực của chúng tôi có lớp phủ quang phổ rộng để có thể nhìn thấy đầy đủ hoạt động ở dải hồng ngoại gần, trong khi bộ tách chùm tia siêu băng thông rộng và phân cực cũng có sẵn cho các mục đích sử dụng chuyên dụng hơn. Chúng tôi tự hào trong việc tùy chỉnh từng bộ tách chùm theo nhu cầu của bạn, dù là bộ tách chùm dạng bản tiêu chuẩn hay thiết kế phức tạp hơn. Các kỹ sư ứng dụng của chúng tôi làm việc với nhóm của bạn để chỉ định giải pháp tối ưu và chúng tôi xây dựng mối quan hệ đối tác lâu dài đáng tin cậy với khách hàng.



Vui lòng liên hệ với chúng tôi ngay hôm nay để thảo luận về cách chúng tôi có thể tối ưu hóa giải pháp bộ tách chùm tia cho giao thoa kế, hệ thống laser, kính hiển vi hoặc dụng cụ chính xác khác của bạn. Chúng tôi mong muốn trở thành nhà cung cấp linh kiện quang học chất lượng cao đáng tin cậy của bạn.



Đặc trưng

- Tỷ lệ chia chính xác

- Không có màu/ Màu trung tính/ Rõ ràng về mặt quang học

- Mất quang thấp

- Độ lệch chùm bằng

- Ngưỡng sát thương cao

- Biến dạng mặt sóng tối thiểu



Thông số

tên sản phẩm	Gương tách tia
Cơ chất	B270 hoặc tùy chỉnh
CWL	400-700nm
AOI	45 độ
Kích thước	15*15*1.2 hoặc tùy chỉnh
dung sai đường kính	±0.1mm
độ dày	1,2mm ±0.1mm
truyền	70 phần trăm
phản quang	30 phần trăm
Chất lượng bề mặt	60/40
song song	<1 arc min
Độ chính xác bề mặt	λ/4 @632.8nm





Đường cong truyền phổ



Các ứng dụng

Gương bộ tách chùm cho phép nhiều ứng dụng yêu cầu tách, thao tác, tái tạo và đo ánh sáng. Chúng là một thành phần cơ bản để kiểm soát các đường dẫn và tín hiệu quang học. Các nguyên tắc như giao thoa kế, quang phổ học và chuyển mạch quang phụ thuộc vào hoạt động của bộ tách chùm tia.

- Giao thoa

- Kính hiển vi quang học

- Quang phổ

- Ứng dụng laze

- Hình ảnh quang học

- Sợi quang

- Đo lường



Những dụng cụ quang học nào truyền ánh sáng xa nhau?

Ngoài gương tách chùm tia mà chúng tôi đã giới thiệu, một số thiết bị quang học khác được sử dụng để trải hoặc phân tán ánh sáng thành các bước sóng thành phần của nó. Một số thiết bị phân tán ánh sáng điển hình bao gồm:



• Lăng kính - Khi ánh sáng trắng đi vào lăng kính, các bước sóng được phân tách do sự khác biệt về chiết suất đối với các màu khác nhau. Các bước sóng ngắn hơn (màu xanh) bị bẻ cong nhiều hơn các bước sóng dài hơn (màu đỏ). Điều này dẫn đến chùm ánh sáng lan rộng ra quang phổ nhìn thấy được. Lăng kính phân tán được sử dụng trong các thiết bị như máy quang phổ và máy đo quang phổ.



• Cách tử nhiễu xạ - Một cách tử nhiễu xạ chứa hàng nghìn khe hoặc rãnh cách đều nhau làm nhiễu xạ các bước sóng ánh sáng khác nhau ở các góc khác nhau. Các bước sóng ngắn hơn trải rộng hơn các bước sóng dài hơn, phân tán ánh sáng thành quang phổ. Cách tử nhiễu xạ là một thành phần quan trọng của máy quang phổ và các thiết bị khác để đo bước sóng và cường độ.



• Thấu kính khúc xạ - Thấu kính lồi hơi tán sắc ánh sáng trắng do sự khác biệt về khúc xạ đối với các bước sóng khác nhau. Mặc dù nhỏ hơn một lăng kính, nhưng hiệu ứng này có thể đo lường được và được sử dụng trong một số thiết kế máy quang phổ. Một thấu kính tập trung từng bước sóng vào một điểm hơi khác nhau, dẫn đến sự phân tán ánh sáng ở một mức độ nào đó. Hai thấu kính lồi mỏng, được gọi là thấu kính kép, làm tăng phân bố.



• Cách tử nhiễu xạ phản xạ - Một số cách tử sử dụng phản xạ thay vì truyền dẫn, với các rãnh hoặc khe được khắc trên bề mặt phản chiếu. Chúng hoạt động tương tự như cách tử truyền qua nhưng có thể đạt được độ phân tán cao hơn trong các thiết kế nhỏ gọn hơn. Cách tử phản xạ được tìm thấy trong máy quang phổ có độ phân giải cao.



• Grisms - Một grism kết hợp một lăng kính và cách tử thành một thành phần quang học duy nhất, được thiết kế để cung cấp sự phân tán mà không làm lệch đường đi của ánh sáng. Cách tử trên một hoặc nhiều bề mặt lăng kính làm tăng sự phân bố trong khi lăng kính sắp xếp lại ánh sáng phân tán theo hướng đầu ra gần như giống với đầu vào. Grisms cho phép phân tán mà không cần đường quang quá dài.



• Cách tử Echelle - Cách tử echelle sử dụng một đường mài thô, có góc dốc để chồng lên nhiều thứ tự phổ. Nó cung cấp độ phân giải và độ phân tán cao hơn so với cách tử nhiễu xạ đơn bậc. Cách tử Echelle là điển hình trong máy quang phổ thiên văn hiệu suất cao.
