Bộ tách chùm tia Cube Bộ tách chùm tia

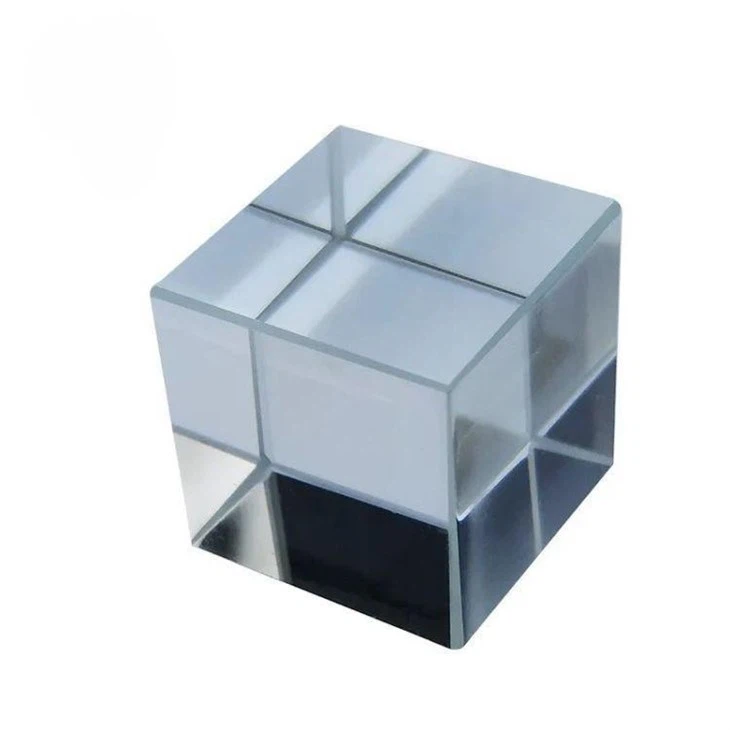

Bộ tách chùm hình khối là những khối thủy tinh có bề mặt chéo được phủ độc đáo giúp tách chùm ánh sáng tới thành hai chùm riêng biệt - chùm truyền qua và chùm phản xạ. Hình khối linh hoạt cho phép lắp đặt ổn định và vận hành không cần căn chỉnh. Bộ tách chùm hình khối được sử dụng rộng rãi trong kính hiển vi, kính thiên văn, tia laser và máy quang phổ để phân tách hoặc kết hợp các chùm ánh sáng.



Bộ tách chùm hình khối cải tiến của chúng tôi cung cấp khả năng phân tách chính xác một chùm ánh sáng thành hai - với tỷ lệ phân chia có thể tùy chỉnh giữa chùm phản xạ và chùm truyền tới. Được thiết kế với lớp phủ điện môi tiên tiến trên kính quang học, chúng mang lại hiệu suất vượt trội, bao gồm tỷ lệ phân chia đồng đều, độ méo mặt sóng tối thiểu và khả năng căn chỉnh có độ ổn định cao. Thiết kế khối thủy tinh rắn cho phép lắp đặt chắc chắn và vận hành không cần căn chỉnh. Với hiệu suất quang học vượt trội trên dải quang phổ rộng, các bộ tách chùm khối chất lượng cao này là giải pháp lý tưởng cho hệ thống quang học của bạn yêu cầu tách chùm tia đáng tin cậy.



Đặc trưng

- Tỷ lệ phân chia chính xác

- Độ phản xạ/truyền cao

- Biến dạng mặt sóng tối thiểu

- Hiệu suất băng thông rộng

- Tổn thất thấp

- Xử lý công suất cao

- Giao diện sạch sẽ

- Độ phẳng bề mặt tốt

- Căn chỉnh ổn định

- Kích thước nhỏ gọn

- Dễ dàng lắp đặt



Thông số

tên sản phẩm	Bộ tách chùm khối
Dải bước sóng	400-700nm
Tỷ lệ phân chia	50/50
phản xạ	R>90% ở 45 độ
Truyền	T>90% ở 45 độ
Biến dạng mặt sóng	Λ/4 từ đỉnh đến thung lũng
Độ lệch chùm tia	<5 arcmin
Chất lượng bề mặt	60-40 đào bới
Tính đồng nhất của lớp phủ	±2%
Kích cỡ	25x25x25mm hoặc tùy chỉnh
Vật liệu nền	Kính BK7 hoặc tùy chỉnh
Độ phẳng bề mặt	Λ/10
Sự song song	<5 arcsec
Ngưỡng sát thương	500kW/cm2
lớp phủ AR	R<0.5% at 0°
Phạm vi nhiệt độ	-20 độ đến 70 độ
Chống ẩm	0-90%RH



Các ứng dụng

- Dụng cụ quang học - Được sử dụng trong máy quang phổ, giao thoa kế, máy đo huỳnh quang, tỷ trọng kế và các hệ thống dụng cụ quang học khác để phân tách ánh sáng thành các đường quang khác nhau.

- Laser - Được sử dụng trong các hốc laser để tách chùm tia thành chùm phản xạ một phần được phát ra dưới dạng chùm đầu ra và chùm tia truyền một phần được tuần hoàn trong bộ cộng hưởng.

- Đo tế bào theo dòng chảy - Bộ tách chùm chia chùm tia tới thành hai chùm phân cực trực giao để phân tích và đếm đồng thời các tế bào/hạt.

- Kính hiển vi đồng tiêu - Bộ tách chùm tạo điều kiện thuận lợi cho các đường chiếu sáng và phát hiện để cho phép chụp ảnh đồng tiêu.

- Chụp cắt lớp mạch lạc quang học (OCT) - Tách ánh sáng thành chùm tham chiếu và chùm mẫu để thực hiện phép đo giao thoa.

- Quang học lượng tử - Được sử dụng trong các thiết lập vướng víu lượng tử và các thí nghiệm vật lý lượng tử khác.

- Bẫy quang - Để tách chùm tia laser thành hai chùm bẫy cho nhíp quang kép.



Sự khác biệt giữa một khối lập phương và một bộ tách chùm tấm là gì?

Bộ tách chùm hình khối và tấm là hai loại quang học phân tách chùm tia phổ biến, mỗi loại đều có ưu điểm và nhược điểm. Bộ tách chùm hình khối được làm từ khối thủy tinh đặc với lớp phủ điện môi chuyên dụng được áp dụng cho bề mặt đường chéo bên trong để tạo ra tỷ lệ phân chia. Hình khối này cho phép lắp đặt đơn giản và duy trì sự liên kết ổn định của các dầm tách biệt. Vật liệu quang học cứng cũng giảm thiểu sự biến dạng của mặt sóng. Bộ tách chùm hình khối đạt được tỷ lệ phân chia 50/50 đồng đều và độ phản xạ/truyền qua cao, khiến chúng phù hợp với các ứng dụng đòi hỏi khắt khe như khoang laser hoặc giao thoa kế. Tuy nhiên, bộ tách chùm hình khối đắt hơn và nhỏ gọn hơn.



Ngược lại, bộ tách chùm dạng tấm là những chất nền mỏng, phẳng bằng thủy tinh hoặc nhựa có phủ một phần gương ở một mặt để tạo ra sự phân chia. Chúng có chi phí thấp hơn và có thể được chế tạo ở kích thước khẩu độ lớn hơn. Tuy nhiên, bộ tách chùm dạng tấm yêu cầu bộ phận giữ chuyên dụng để duy trì góc của quang học và vật liệu quang học mỏng dễ bị uốn cong nhẹ và biến dạng mặt sóng hơn. Lớp phủ cũng hạn chế phạm vi tỷ lệ phân chia và hiệu suất quang học so với hình khối. Mặc dù chắc chắn hơn hình khối, nhưng bộ tách chùm dạng tấm là một lựa chọn phù hợp với chi phí thấp hơn cho các ứng dụng ánh sáng nhìn thấy không yêu cầu độ phân chia 50/50 chính xác hoặc mặt sóng ổn định.



Tóm lại, độ chắc chắn và hiệu suất vượt trội của khối lập phương này phải trả giá bằng những hạn chế về chi phí và kích thước. Ngược lại, sự đơn giản và phạm vi phủ sóng rộng rãi của tấm đi kèm với một số khả năng liên kết và cân bằng mặt sóng. Cần phải xem xét cẩn thận các yêu cầu về chất lượng chùm tia, tỷ lệ phân chia, phổ, chi phí và kích thước để chọn loại bộ tách chùm tốt nhất cho một ứng dụng nhất định.
